SISTEM SUSPENSI

Kegunaaan sistem ini adalah memberikan kelancaran berkendara dengan memberi bantalan road shock dan getaran dan mencegah berpindah ke bodi dan frame.

GETARAN DAN KWALITAS MENGENDARAI

Dalam subyek getaran dan kwalitas mengendarai mobil, terdapat istilah:

Sprung weight : Berat mobil yang ditumpu oleh pegas suspensiUnsprung weight : Berat axle dan bagian – bagian lain yang terletak diantara roda – roda dan pegas

Catatan :Semakin besar sprung weight semakin baik kwalitas mengendarai

GETARAN – GETARAN PADA AUTOMOBIL

~ Pitching : Getaran yang mengakibatkan ujung depan dan belakang mobil

bergerak disekitar titik berat dari kendaraan ( mobil )

~ Rolling : Gerakan mengayun kesamping

~ Bounching : Gerakan keatas dan kebawah

SPRING ( PEGAS )

PEGAS DAUN ( LEAF SPRING )

Fungsi

Untuk menghubungkan frame dengan axle dan juga sebagai bantalan penyerap guncangan yang ditimbulkan oleh permukaan jalan

Konstanta pegas

Sifat bahan berubah bentuk apabila mendapat beban, dan kembali ke bentuk semula bila beban dilepas .Peristiwa tersebut disebut elastisitas

Besarnya defleksi sebanding dengan gaya yang bekerja.

Perbandingan antara gaya yang bekerja dengan defleksi disebut “ konstanta pegas “

COIL SPRING

Batang baja panjang yang digulung .

Dibandingkan dengan leaf spring, coil spring lebih panjang sehingga mempunyai tahanan yang lebih baik terhadap kejutan, tidak terdapat gesekan bila terjadi deflexi, sehingga dapat memberikan kenyamanan yang lebih baik.

Coil spring tidak memiliki sifat menyerap kejutan, yang cukup dan tidak dapat menjamin poros dengan sendirinya

Konstanta pegas

Apabila gaya yang bekerja = W

Besarnya defleksi = A

Tinggi bebas = L

Maka konstanta pegas = W/A

HELPER SPRING

Helper spring adalah pegas tambahan yang dipasangkan diatas pegas utama pada truck da kendaraan angkutan berat.

Helper spring bekerja bersama – sama dengan pegas utama, apabila kendaraan mendapat beban diatas jumlah spesifikasi

HOLLOW SPRING

Hollow spring adalah potongan karet yang berlubang ditengah dan dibaut pada bagian atas axle, kontrol arm atau pada bagian frame yang terletak diatas.

Saat lubang tertutup dan udara terperangkap pada lubang tersebut berfungsi sebagai pegas

Hollow spring umumnya digunakan sebagai pegas tambahan untuk melindungi frame dari benturan pegas

AIR SUSPENSION

Bellow yang berisi udara dipasangkan pada tempat dimana biasanya ditempatkan pegas daun atau pegas ulir, untuk menjamin berat kendaraan. Aksi penyerapan dihasilkan oleh elastisitas udara kompresi didalam bellow dan ruang udara tambahan. Kekerasan pegas dapat berubah – ubah sesuai dengan beban

JENIS – JENIS SUSPENSI

SUSPENSI MODEL RIGID DENGAN PEGAS DAUN

Pada suspensi model rigid roda – roda terpasang pada satu poros dan dipasangkan ke body melalui pegas

Keuntungan :

~ Konstruksi sederhana dan kuat

~ Perubahan tread atau chamber yang disebabkan oleh gerakan axle kecil

Kerugian :

~ Kwalitas mengendarai serta tabilitas kemudi kurang

~ Kecenderungan terjadi gerakan horizontal

SUSPENSI MODEL RIGID DENGAN PEGAS ULIR

SUSPENSI MODEL INDEPENDENT

Pada suspensi model independent, roda kiri dan kanan tidak dipasangkan pada satu poros, melainkan pada masing – masing axle, sehingga bekerja sendiri – sendiri dalam menyerap goncangan. Atau disebut “ knee action

Keuntungan :

Kwalitas mengendarai lebih baik

Memiliki kemampuan singgung jalan yang lebih baik ( rod holding )

Kerugian :

Konstruksi rumit

MACAM – MACAM SUSPENSI INDEPENDENT

MODEL WISHBONE DENGAN PEGAS COIL

Konstruksinya :

Upper Arm, Lower Arm, Knuckle membentuk segi empat dengan coil spring dan shock ditengahnya

TORSION SPRING

Bila sebuah batang baja, ujung yang satu diikat dengan kuat pada batang yang diam, ujung lainnya diikat pada arm, maka apabila arm bergerak turun dan naik, maka batang baja ini akan cenderung menahan gearakan tadi.

Dengan demikian timbul efek penyerapan seperti pegas daun ( leaf spring ) atau pegas ulir ( coil spring )

MACHPERSON SUSPENSION

Suspensi model machperson tidak memiliki upper arm, sehingga konstruksinya sederhana dan tidak diperlukan penyetelan “ FRONT WHEEL ALIGMENT “ kecuali “ TOE

SHOCK ABSORBER ( PEREDAM KEJUT )

Fungsi pegas adalah untuk mencegah tumbukan yang diterima oleh roda diteruskan ke body kendaraan

Tapi tanpa adanya peredam kejut jalannya kendaraan menjadi buruk.

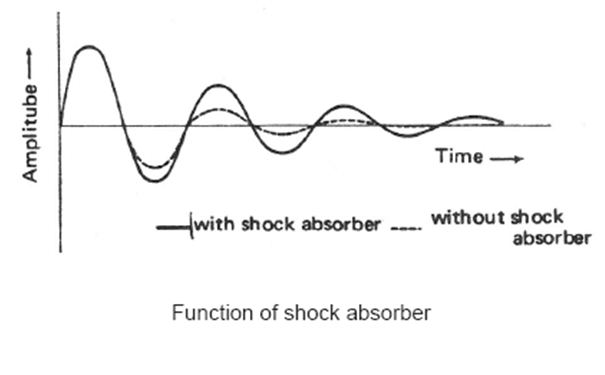

Shock absorber berfungsi untuk menyerap kelebihan elastisitas pegas yang cenderung berayun – ayun.

Prinsip kerja Shock absorber ( peredam kejut )

Jenis aksi langsung ( direct acting type )

Pada peredam kejut mengerut, piston didalam silinder meluncur dan mendorong minyak yang ada dibawah piston, minyak akan berpindah keatas melalui orifice, dengan adanya tahanan pada orifice maka elastisitas pegas tertahan. Demikian pula sebaliknya.

CARA KERJA SHOCK ABSORBER
