TRANSMISI MANUAL

TRANSMISI MANUAL

Uraian :

Pada saat kendaraan mulai berjalan atau menanjak, memerlukan moment yang besar untuk itu dibutuhkan beberapa bentuk mekanisme perubah moment.

Pada saat kendaraan berjalan pada kecepatan yang tinggi pada jalan datar moment yang besar tidak diperlukan lagi, karena moment mesin cukup untuk menggerakkan kendaraan.

MEKANISME PERUBAH MOMENT

Transmisi digunakan untuk mengatasi hal ini dengan cara merubah perbandingan gigi, untuk :

• Merubah momen

• Merubah kecepatan kendaraan

• Memungkinkan kendaraan bergerak mundur

• Memungkinkan kendaraan diam saat mesin hidup ( posisi netral )

PERBANDINGAN GIGI

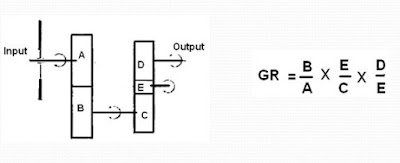

Perbandingan gigi dapat dihitung dengan rumus :

Pada Transmisi terdapat dua pasang roda gigi, untuk memperoleh putaran input sahft dan output sahaft yang searah

Pada saat mundur

Untuk menggerakkan kearah mundur, pada gigi transmisi ditambahkan Idle gear, untuk memperoleh putaran inputshaft dan output shaft yang berlawanan

KONSTRUKSI TRANSMISI

Dibawah ini dijelaskan konstruksi transmisi yang digunakan pada kendaraan.

Pada transmisi ini untuk semua kecepatan maju menggunakan synchromesh, sedangkan untuk mundur menggunakan mekanisme Sleedingmesh

GEAR SHIFT CONTROL MECHANISM

Dirct control ( tipe pengontrol langsung )

Keuntungan direct type :

•Pemindahan gigi lebih cepat

•Pemindahan lebih lembut dan mudah

•Posisi pemindah dapat diketahui dengan mudah

GEAR SHIFT CONTROL MECHANISM

Remote control type ( tipe remote control )

Pada tipe ini tuas pemindah terpisah dari tansmisi. Shift control terletak dilantai atau di steering column

TYPE OF TRANSMISION

MEKANISME PERPINDAHAN GIGI

Pada tipe ini shift arm menggerakkan langsung roda gigi percepatan yang terpasang pada spline main shaft untuk menghubungkan dan memutuskan hubungan antara gigi percepatan dengan countergear

MEKANISME PERPINDAHAN GIGI

Constantmesh type

Pada tipe ini main gear selalu berhubungan dengan gigi pada counter shaft, main gear dilengkapi dengan dog gear yang akan dirhubungkan dengan  sleeve yang terpasang pada output shaft.

Shift arm menggerakkan sleeve agar terjadi perpindahan putaran dari main gear ke main shaft

Synchromesh type

Tipe ini mempunyai keuntungan perpindahan giginya lebih halus,

Synchromesh berfungsi untuk menyamakan putaran roda - roda gigi yang akan berhunbungan dengan cara melakukan pengereman

KONSTRUKSI SYNCHROMESH

 •Clutch hub terpasang pada spline main shaft dan terdapat 3 buah alur untuk

    pemasangan shifting key ( insert )

•Sleeve dipasang pada spline clutch hub, dan alur pada sleeve dihubungkan pada shift arm

•Shifting key ( Insert ) terpasang pada clutch hub dan dipegang oleh key spring dan kedua ujung  shifting key  masuk ke dalam celah synchronizer ring.

•Synchronizer ring terletak diantara clutch hub dan dog gear yang bebentuk kerucut, synchronizer ring mempunyai tiga alur untuk penempatan shifting key

CARA KERJA SYNCHROMESH

 Tahap pertama

Hub sleeve mendorong bagian atas shifting key, shifting key mendorong synchronizer ring hingga berhubungan dengan dog gear. Sehingga synchronizer ring ikut berputar

Tahap kedua

Hub sleeve mendorong dengan kuat chamfer dari blocker ring, dan blocker ring menekan dog gear menyebabkan kecepatan putar dari gigi percepatan sama dengan kecepatan putar hub sleeve

Tahap ketiga

Hub sleeve terus bergerak ke kanan dan alur – alur pada hub sleeve berkaitan dengan dog gear pada gigi percepatan

MEKANISME PENCEGAH GIGI LONCAT

Pada poros pemindah

Shift shaft mempunyai tiga alur dimana shift detent  ball akan ditekan oleh spring bila transmisi diposisikan masuk gigi & netral

Shift detent mechanism berfungsi untuk mencegah gigi kemabli ke netral dan untuk meyakinkan pengemudi bahwa roda gigi telah berkaitan

Pada hub sleeve

Alur – alur pada hub sleeve mempunyai bentuk runcing yang berkaitan dengan dog gear gigi percepatan. Untuk mencegah gigi loncat

Double meshing prevention mechanism

Mekanisme pencegah hubungan ganda dari transmissi ada yang menggunakan interlock ball & pin. Yang terdiri dari sebuah interlock pin dan 4 buah interlock ball

Pada saat masuk gigi maka salah satu shifter rod akan bergerak dan menyebabkan interlock ball & pin mengunci shifter lainnya

TRANSFER

Fungsi :

• Meneruskan tenaga putar dari transmisi ke propeller shaft depan dan belakang

• Merubah momen pada saat dibutuhkan momen yang besar

Pada umumnya transfer digunakan pada kendaraan yang keempat rodanya dijadikan sebagai roda penggerak / FOUR WHEEL DRIVE ( 4 WD )

Transfer ada 2 macam :

• Part time

• Full time

KOMPONEN - KOMPONENNYA

1.Low speed input gear

2.High & low clutch hub sub assembly

3.High speed input gear

4.Transfer idler gear

5.Transfer output rear shaft

6.Transfer output gear

7.Transfer front drive clutch hub sub – assembly

8.Transfer output front shaft

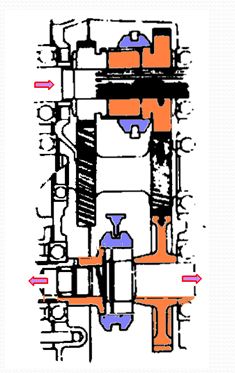

CARA KERJANYA

Saat 2 H

Saat 4 H

Saat 4 L
